邊界噪聲綜合治理工程介紹

二、項目編號：NCJL1406

三、項目地址：南昌

四、項目規模：噪聲綜合治理

五、工程工期： 30天

六、竣工時間：2014年8月16日

七、項目類別：噪聲綜合治理工程

八、案例簡介：某店在其北面新安裝有1臺排油煙風機、4臺冷凝器、1臺熱泵機組、2臺風冷冷凝器，當排油煙風機開啟時，距離風機1米處測得噪聲達到92dB，在風機關閉時，冷凝器噪聲達到72dB。

最近居民樓距離設備僅3米距離，該設備噪聲遠遠超出《社會生活環境噪聲排放標準》GB22337—2008中規定2類混合區噪聲標準，即晝間60dB，夜間50dB。

社會生活噪聲排放源邊界噪聲不得超過表1規定的排放限值。

表1 社會生活噪聲排放源邊界噪聲排放限值

單位：dB（A）

時段 邊界外         聲環境功能區類別	晝     間	夜    間
0	50	40
1	55	45
2	60	50
3	65	55
4	70	55

按區域的使用功能特點和環境質量要求，聲環境功能區分為以下五種類型：

（1）0類聲環境功能區：指康復療養區等特別需要安靜的區域。

（2）1類聲環境功能區：指以居民住宅、醫療衛生、文化教育、科研設計、行政辦公為主要功能，需要保持安靜的區域。

（3）2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

（4）3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。

（5）4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生嚴重影響的區域，包括 4a類和 4b類兩種類型。 4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、內河航道兩側區域； 4b類為鐵路干線兩側區域。

九、降噪目標：

序號	噪聲控制點	達到效果	執行標準	備注
1	居民窗外 晝間	≤60dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除非本項目噪聲影響
2	居民窗外 夜間	≤50 dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除非本項目噪聲影響

十、現場噪音源：某店在其北面新安裝有1臺排油煙風機、4臺冷凝器、1臺熱泵機組、2臺風冷冷凝器，當排油煙風機開啟時，距離風機1米處測得噪聲達到92dB，在風機關閉時，冷凝器噪聲達到72dB。

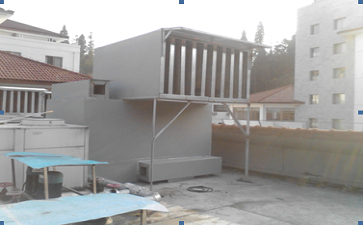

十一、我們?cè)O(shè)計的方案：根據對噪聲源及現場的分析，經過經濟、技術比較，采取下列噪聲控制措施：

3.1 排油煙風機噪聲治理措施

1、排油煙風機噪聲超出夜間標準達42dB之多，故對風機及油煙凈化設備整體設置雙層隔聲罩，每層隔聲罩均為可拆卸結構，便于設備的維修，隔聲罩內層尺寸為：3000mm×2000mm×1700mm（L*W*H);外層尺寸為：3500mm×2500mm×2000mm（L*W*H);

2、為方便檢修，隔聲罩上安裝有檢修隔聲門，且隔聲罩整體為可拆卸結構，以便對風機進行大修；

3、風機出風口安裝消聲器；管道中的噪聲一方面穿透管道壁向外輻射，另一方面通過進、排風口向外傳播，故對風機排風管道進行阻尼隔聲包扎以降低管道穿透聲并在排風口安裝低頻消聲器

3.2 冷凝器/熱泵機組噪聲治理措施

1、冷凝器/熱泵機組主要噪聲源在出風口，因空調排風風機的低頻特性，故在排風口，排風風機上部設置低頻消聲器。

2、冷凝器/熱泵機組進風口安裝進風消聲器及進風百葉消聲器。

十二、降噪效果：居民窗外晝間≤60dB（A）

居民窗外夜間≤50 dB（A）
